ОБЩИЕ ПРИНЦИПЫ
подключения штатных камер
На данной странице вы найдете информацию по подключению штатных камер
Подключение штатной камеры
Для подключения штатной камеры, для начала требуется найти сигнал реверса в штатной проводке. Он даёт понять магнитоле, что вы включили задний ход.
Реверс может быть отдельным 12V проводом от фонаря заднего хода.
Так же реверс может идти по CAN-шине.
Реверс может быть отдельным 12V проводом от фонаря заднего хода.
Так же реверс может идти по CAN-шине.
Питания штатной камеры
Чаще всего используется питание 6Vкоторое можно понизить с помощью преобразователя из 12V в 6V
В некоторых автомобилях питание не требуется.
Затем следует снять видео сигнал от штатной камеры заднего хода.
В некоторых переходных проводках "Тюльпан" уже встроен
После подключения, требуется настроить видео формат, чаще всего это CVBS-NTSC

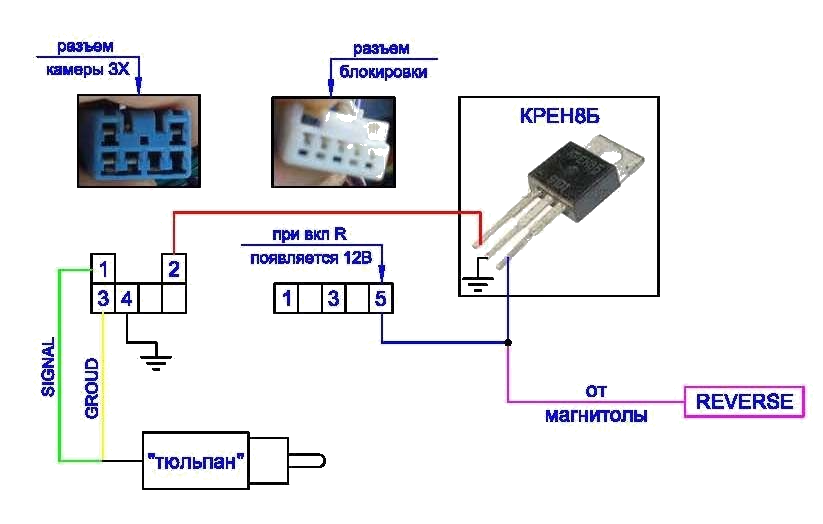

Cхемы для подключения камер
Видеоформат штатных камер и кругового обзора по умолчанию - CVBS-NTSC. Его требуется выбрать в настройках после подключения.
Схемы читаются со стороны штатной магнитолы, а не фишек, если не указано явно.
Длинная розовая стрелка обозначает реверс - сигнал 12 вольт для включения задней камеры. Реверс может идти как от родной проводки, так и от
кан-модуля.
кан-модуля.
Длинная красная стрелка обозначает питание 6 вольт для запуска штатной камеры. Питание берется от понижающего преобразователя. Требуется не для всех штатных камер.
Длинная черная стрелка обозначает минус питания штатной камеры. Можно подключить от черного провода минуса магнитолы или от массы кузова.
Короткая желтая стрелка означает плюс видеосигнала, который чаще всего подается на центральный контакт тюльпана.
Короткая черная стрелка означает минус видеосигнала, чаще всего подается на внешний контакт тюльпана.
